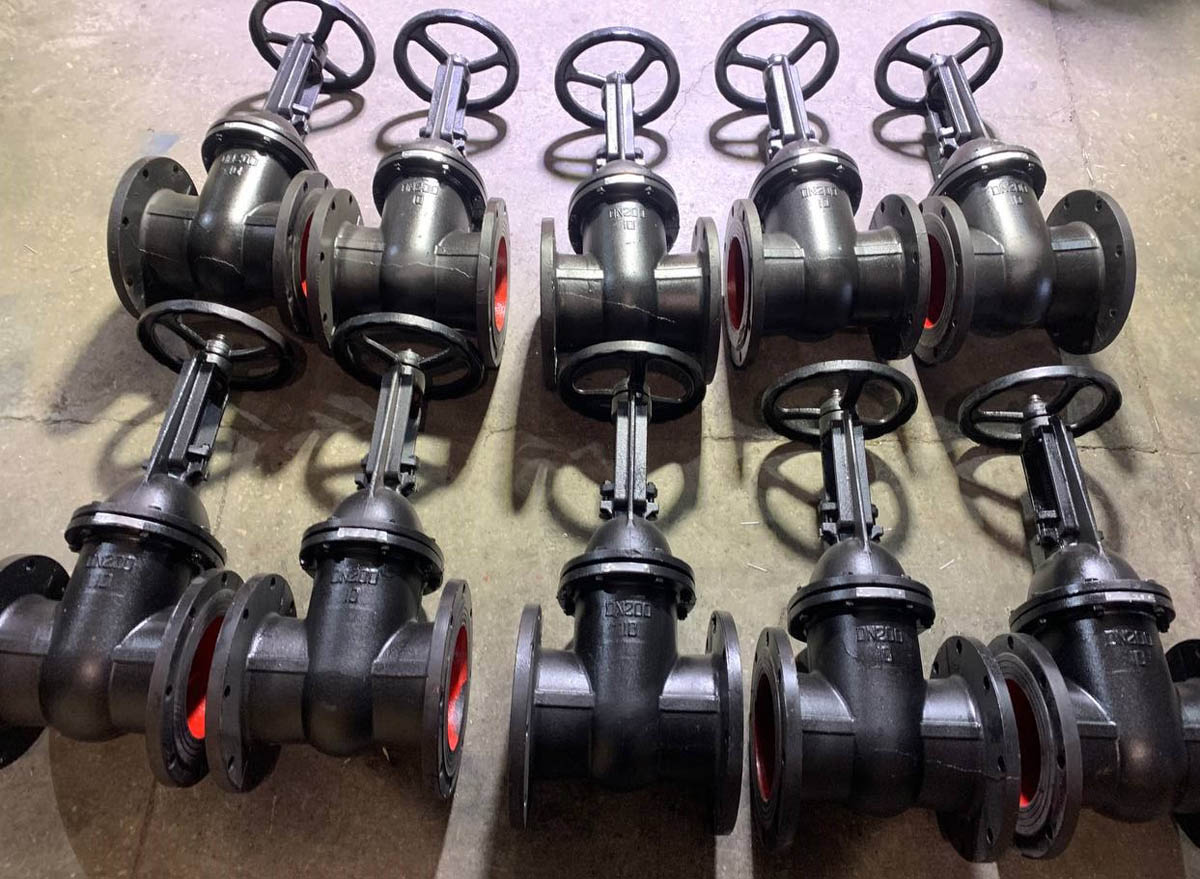

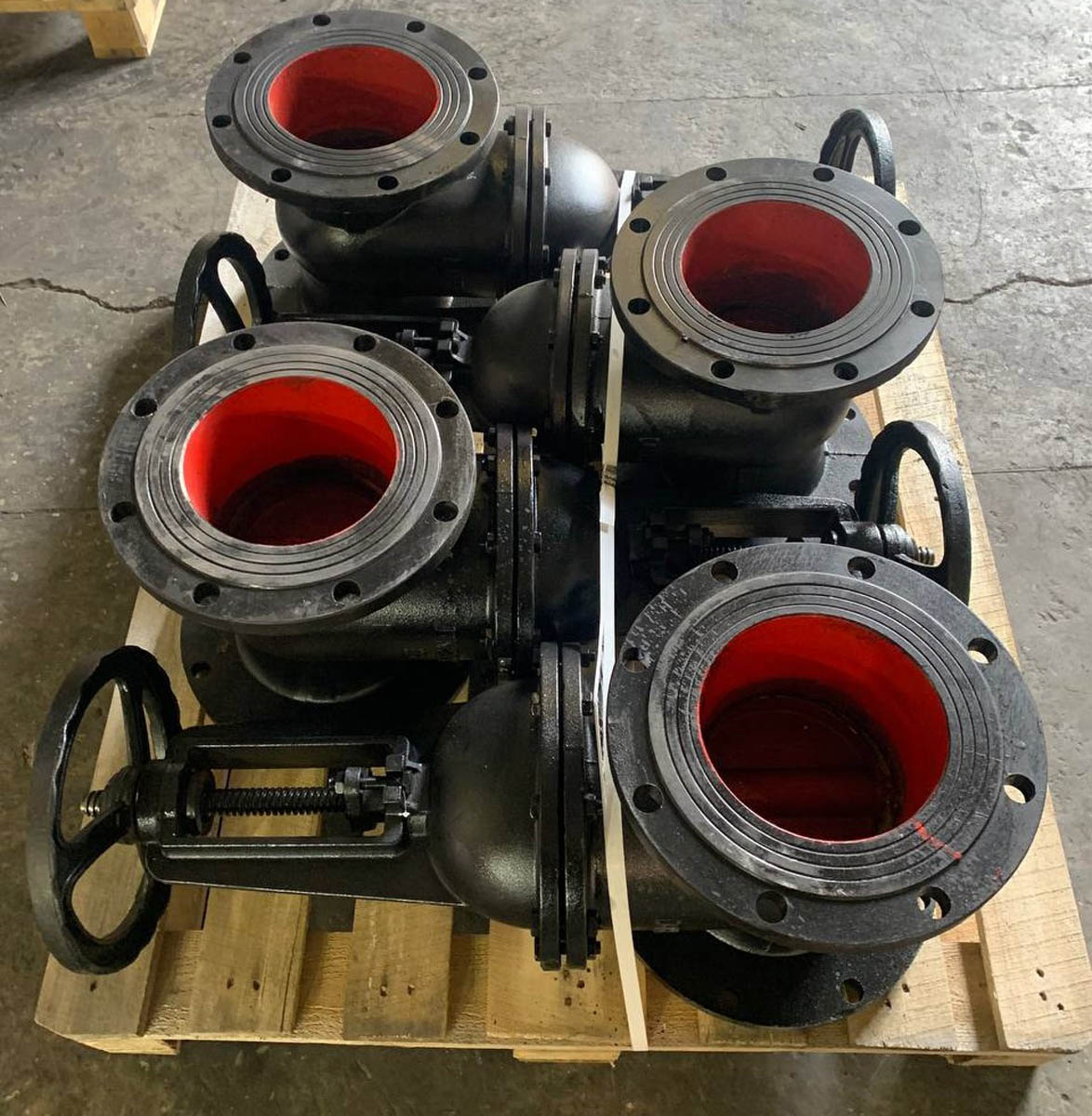

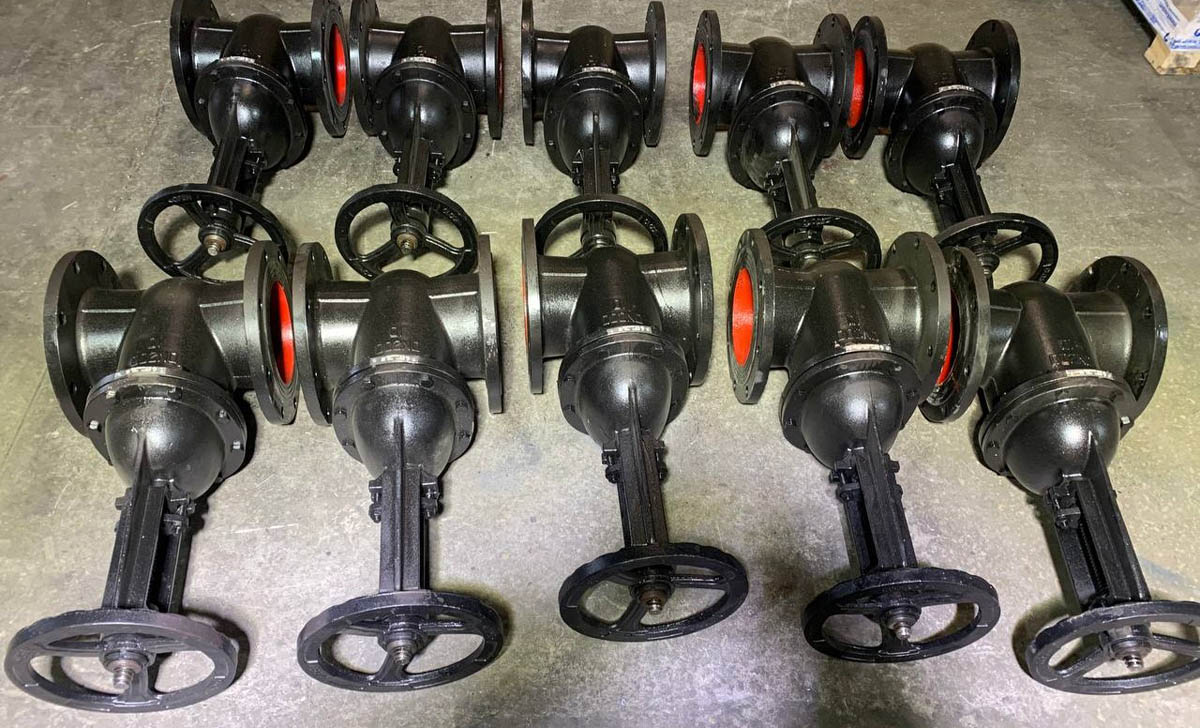

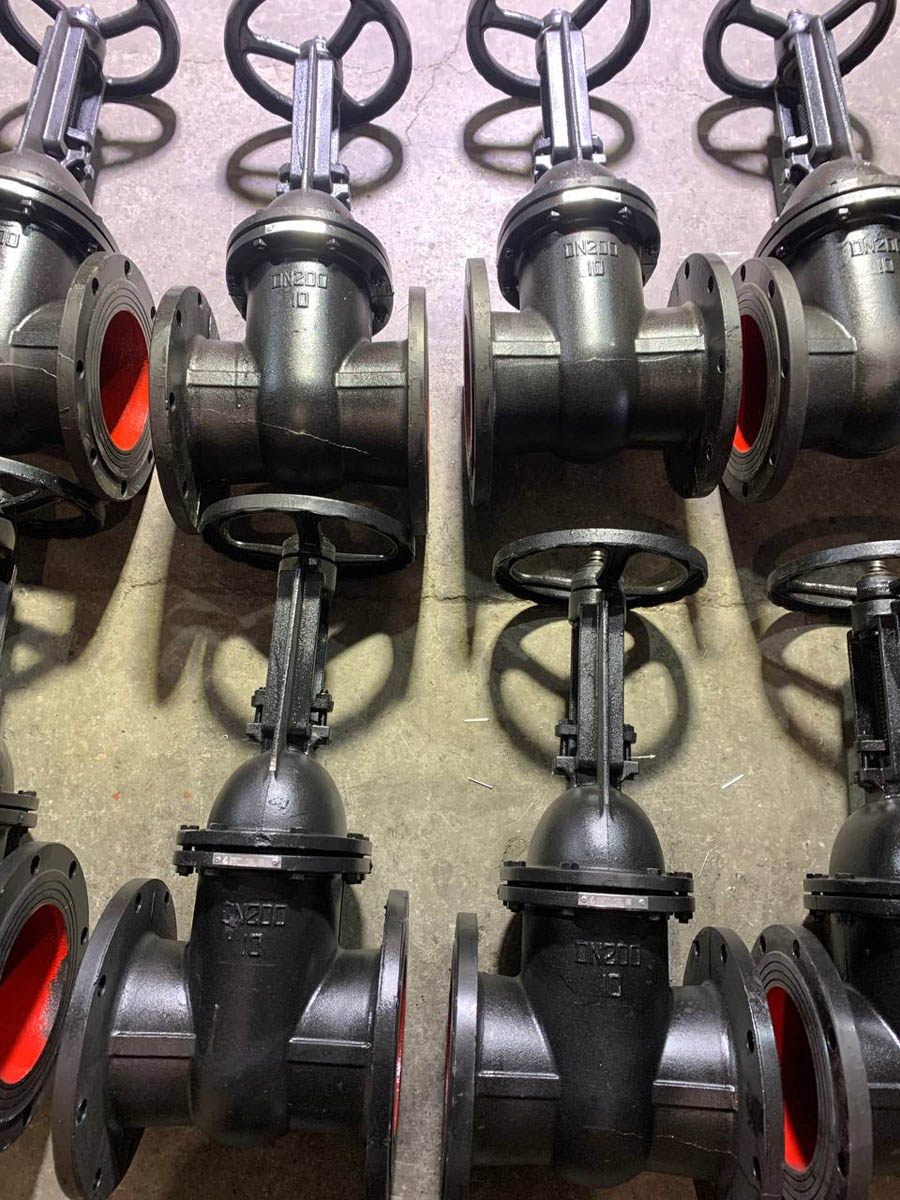

Компания ООО "НПО "Спецнефтемаш" успешно выполнила заказ на производство чугунной задвижки модели 30ч6бр Ду200 Ру16. Данное изделие относится к запорной трубопроводной арматуре и оснащено клиновым запорным механизмом с параллельными двухдисковыми элементами и выдвижным шпинделем. Основная особенность конструкции — движение запирающего элемента происходит перпендикулярно направлению транспортируемой среды.
Применение задвижек 30ч6бр
Задвижки 30ч6бр предназначены для установки на трубопроводные линии с целью полного перекрытия потока рабочей среды. Уплотнительные элементы корпуса и дисков изготавливаются из бронзы или латуни, что обеспечивает надежную герметичность. При закрытии шпиндель опускает диски и клин, который, упираясь в основание корпуса, разжимает диски и плотно прижимает их к уплотнительным поверхностям. Важно отметить, что использование данной модели в роли регулирующей арматуры не допускается.
Конструкция и принцип действия
Задвижка выполнена в виде литой конструкции с корпусом и крышкой, соединенной болтовыми элементами. В крышке предусмотрено резьбовое отверстие, через которое проходит шпиндель с внешней резьбой. Внутри корпуса расположены два седла с металлическими уплотнителями. На торцах корпуса установлены фланцы для подключения к трубопроводам.
Два запорных диска перемещаются внутри корпуса по направляющим седлам и приводятся в движение шпинделем, который вращается при помощи маховика. Между дисками находится клин, который при опускании упирается в основание корпуса и раздвигает их, обеспечивая плотное запирание.
Заказать задвижку 30ч6бр
Купить задвижку 30ч6бр Ду200 Ру16 вы можете на официальном сайте ООО "НПО "Спецнефтемаш". Стоимость рассчитывается индивидуально в зависимости от технических параметров и объема партии.
Вся наша продукция сертифицирована, соответствует требованиям государственных стандартов и проходит многоступенчатый контроль качества на каждом этапе производства.
