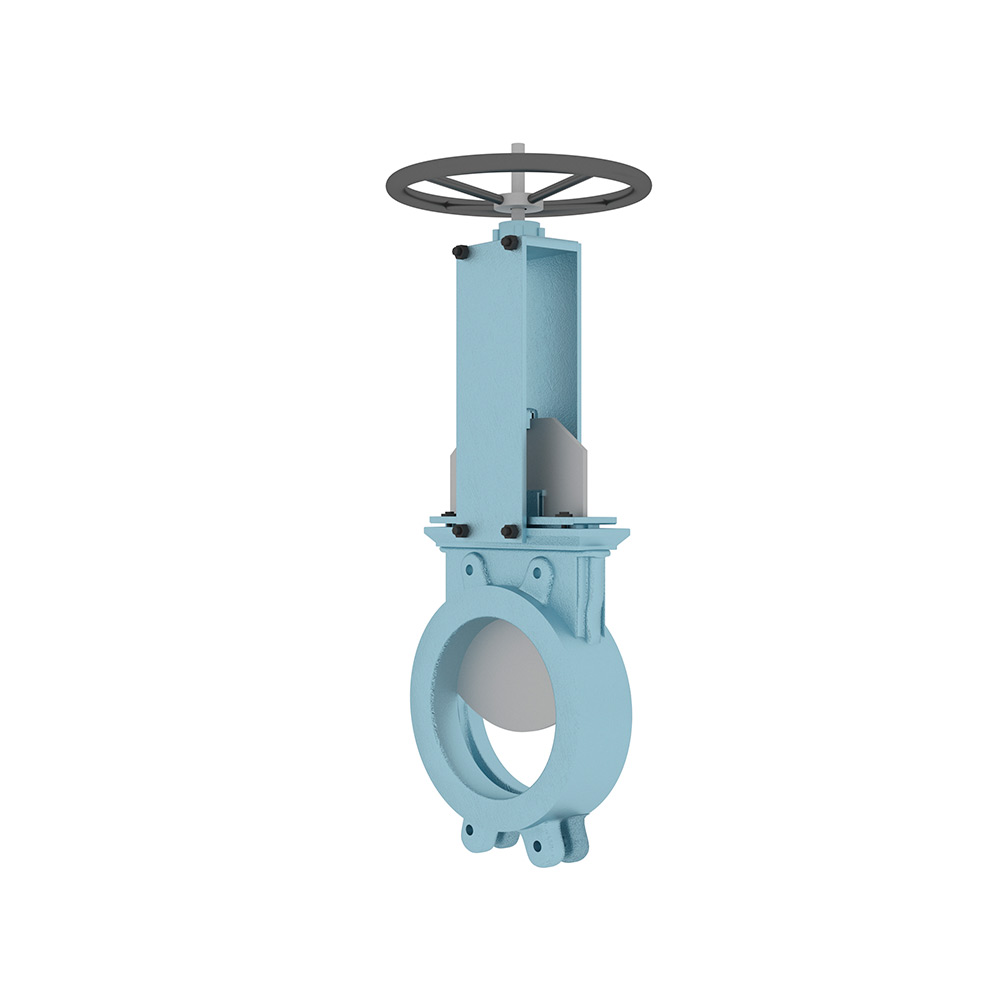

Задвижка шиберная с односторонней герметичностью серии СНМ 5854

Задвижка серии СНМ 5854 используется для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошковообразных веществ.

Данная серия представлена задвижками одностороннего действия с эластомерным уплотнением или уплотнением металл по металлу.

Такие задвижки широко применяются в следующих отраслях:

• горнодобывающая промышленность;
• химическая и пищевая промышленность;
• транспортировка сыпучих продуктов;
• целлюлозно-бумажная промышленность.

Технические характеристики:

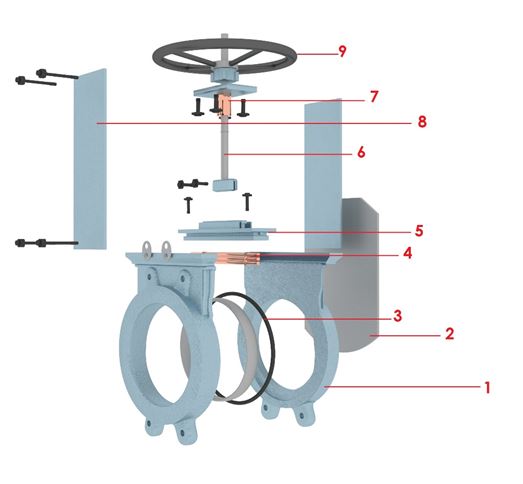

Конструкция шиберной задвижки СНМ 5854

1. Корпус
2. Нож
3. Уплотнение
4. Сальниковая набивка
5. Сальник
6. Шток
7. Ходовая гайка
8. Бугель
9. Штурвал

Структурная схема условного обозначения:

Основные конструктивные элементы

Корпус:

Цельнолитой корпус из чугуна или различных марок стали с направляющими ножа и уплотняющими клиньями. Задвижки больших диаметров имеют специальные ребра жесткости, обеспечивающие высокую надежность изделия. Корпус, может быть, выполнен из следующих материалов:

• высокопрочный чугун GGG40;
• сталь углеродистая WCB (09Г2С);
• сталь коррозионностойкая CF8;
• сталь коррозионностойкая молибденосодержащая CF8M;

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.

Нож:

Материал ножа – нержавеющая сталь. По желанию клиента нож, может быть, изготовлен из различных марок нержавеющей стали. Специальная конструкция ножа исключает возможность отложений на поверхности уплотнения.

Уплотнение:

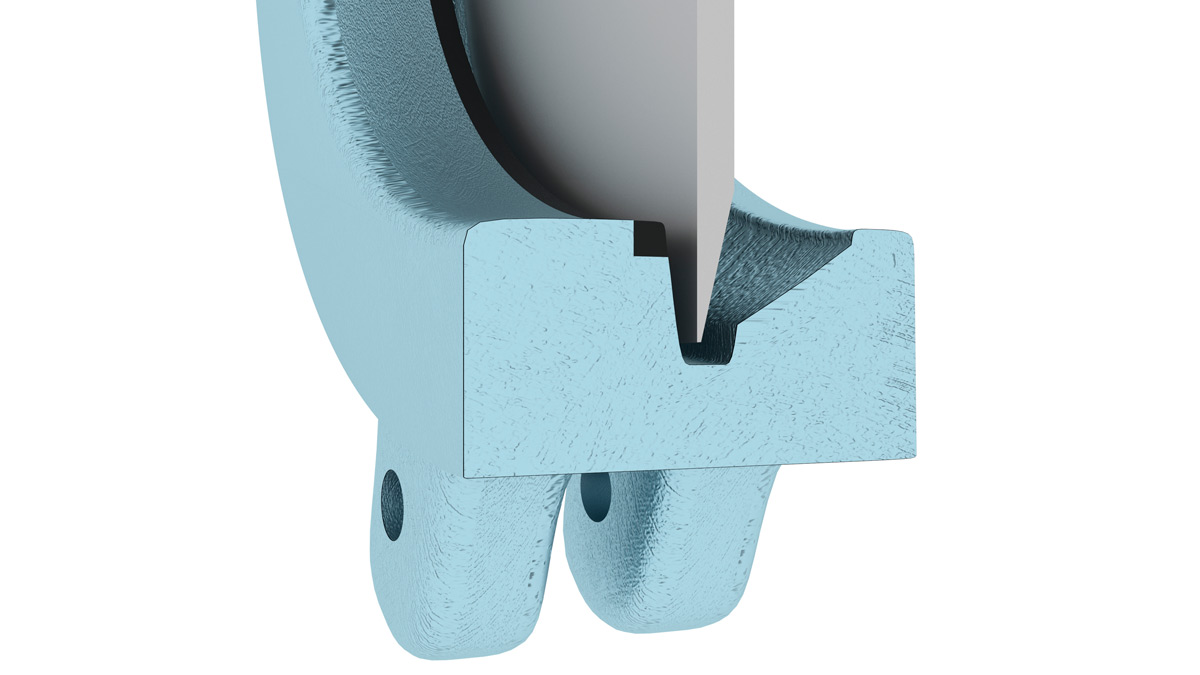

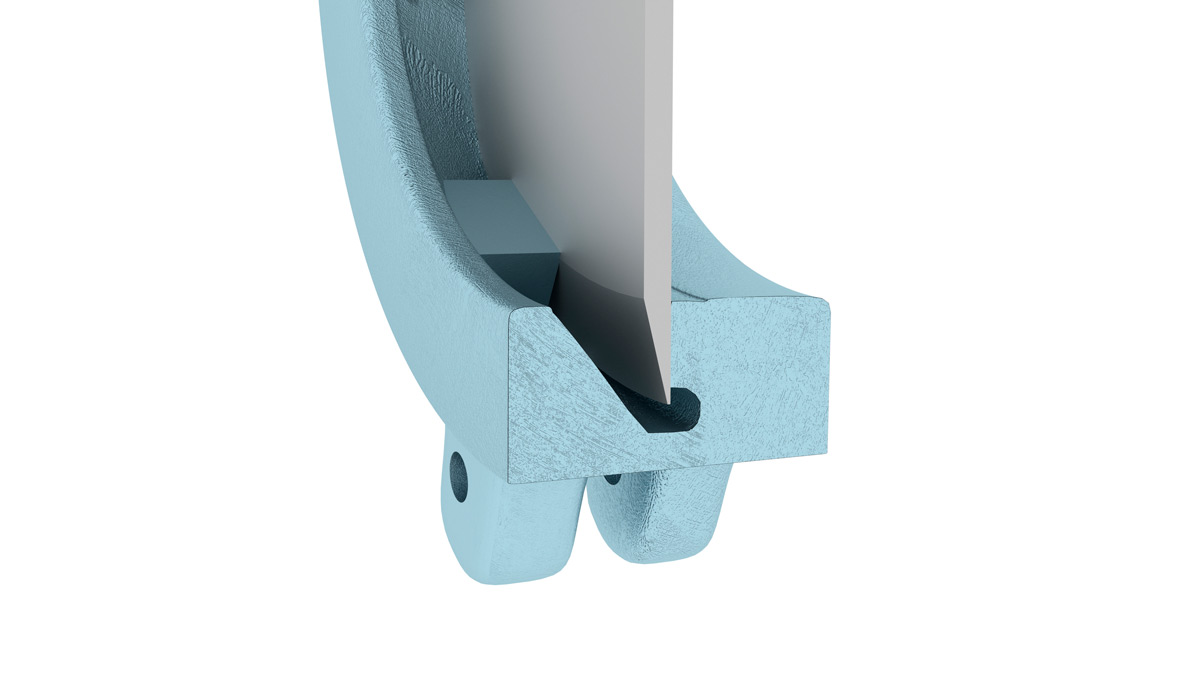

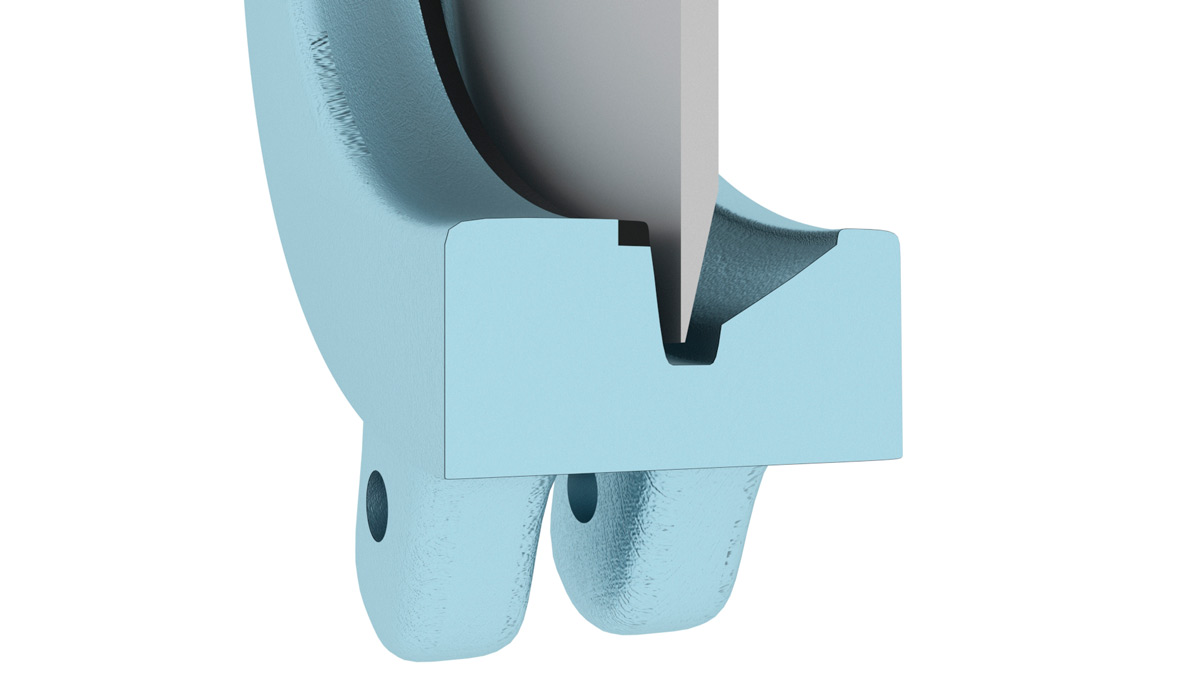

Мягкое уплотнение DN 50-400

Мягкое уплотнение DN 450-1200

Усиленное уплотнение DN 50-400

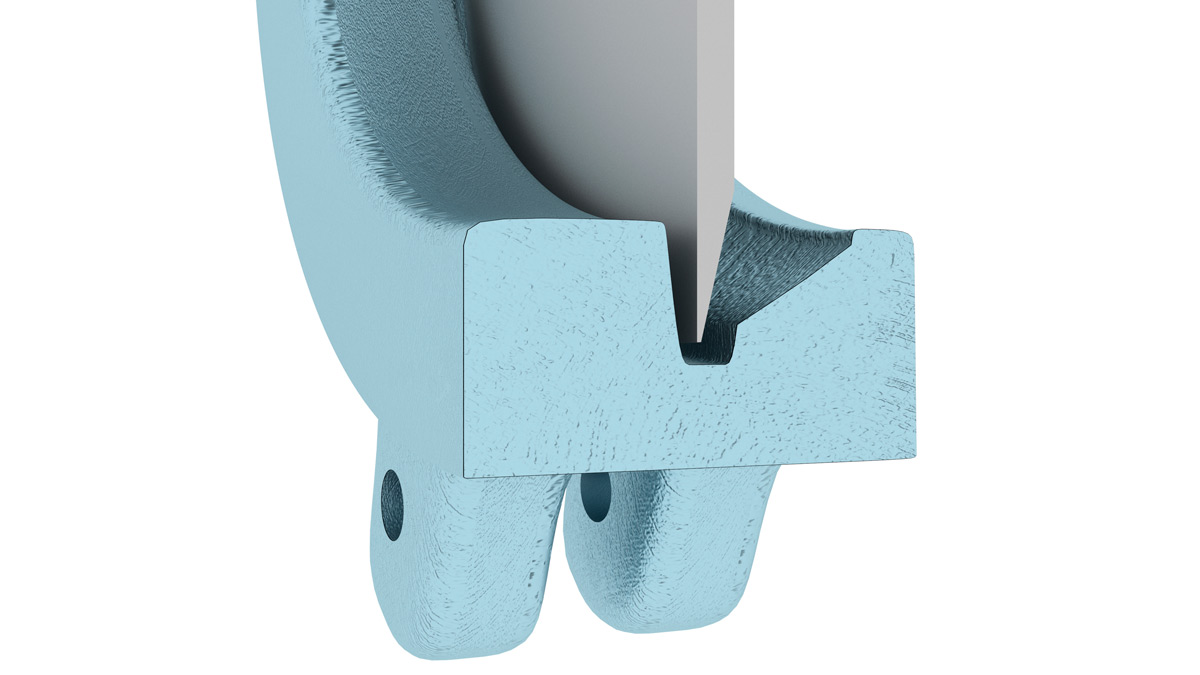

Уплотнение – металл по металлу

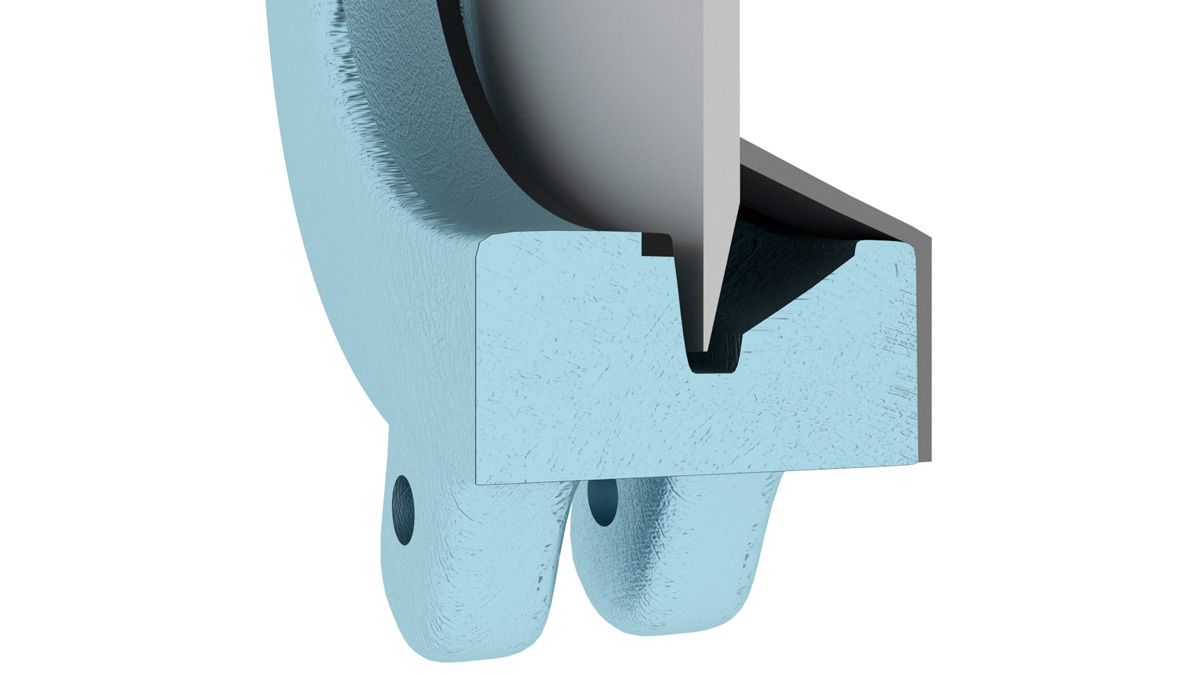

Уплотнение – С дефлектором

Уплотнение для задвижек серии СНМ 5854 производятся либо с мягким эластомерным уплотнением, обеспечивающим полную герметичность при перекрытии потока рабочей среды, либо с уплотнением металл по металлу, которое до 1,5% допускает протечки от потока на воде, но позволяет эксплуатировать задвижку в более тяжелых условиях. В качестве уплотнений в задвижках серии СНМ 5854 применяются следующие материалы:

• упругое уплотнение из таких материалов как EPDM, NBR, Viton, PTFE, натуральная резина, обеспечивает герметичное перекрытие потока рабочей среды.
• металл по металлу для высокотемпературных, сыпучих, вязких сред.
• EPDM - обладает хорошими механическими свойствами и широким температурным диапазоном, применяется в основном для воды и водных растворов. Рабочая температура в неизменном режиме до 90°С, в краткосрочном режиме не выше 125°С.
• NBR – устойчивость к жидкостями содержащих жиры и масла, обладает высокой устойчивостью к истиранию. Рабочая температура рассчитана не выше 80°С.
• Viton – обладает высокой термостойкостью и устойчив к химикатам, применяется для коррозионно-активных жидкостей. Рабочая температура до 180°С в длительном режиме и до 200° С в краткосрочном.

Набивка сальника:

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шток:

Изготавливается из нержавеющей стали, что обеспечивает высокую прочность и коррозионную стойкость. Конструкция шиберно-ножевых задвижек предусматривает как выдвижной, так и невыдвижной шток.

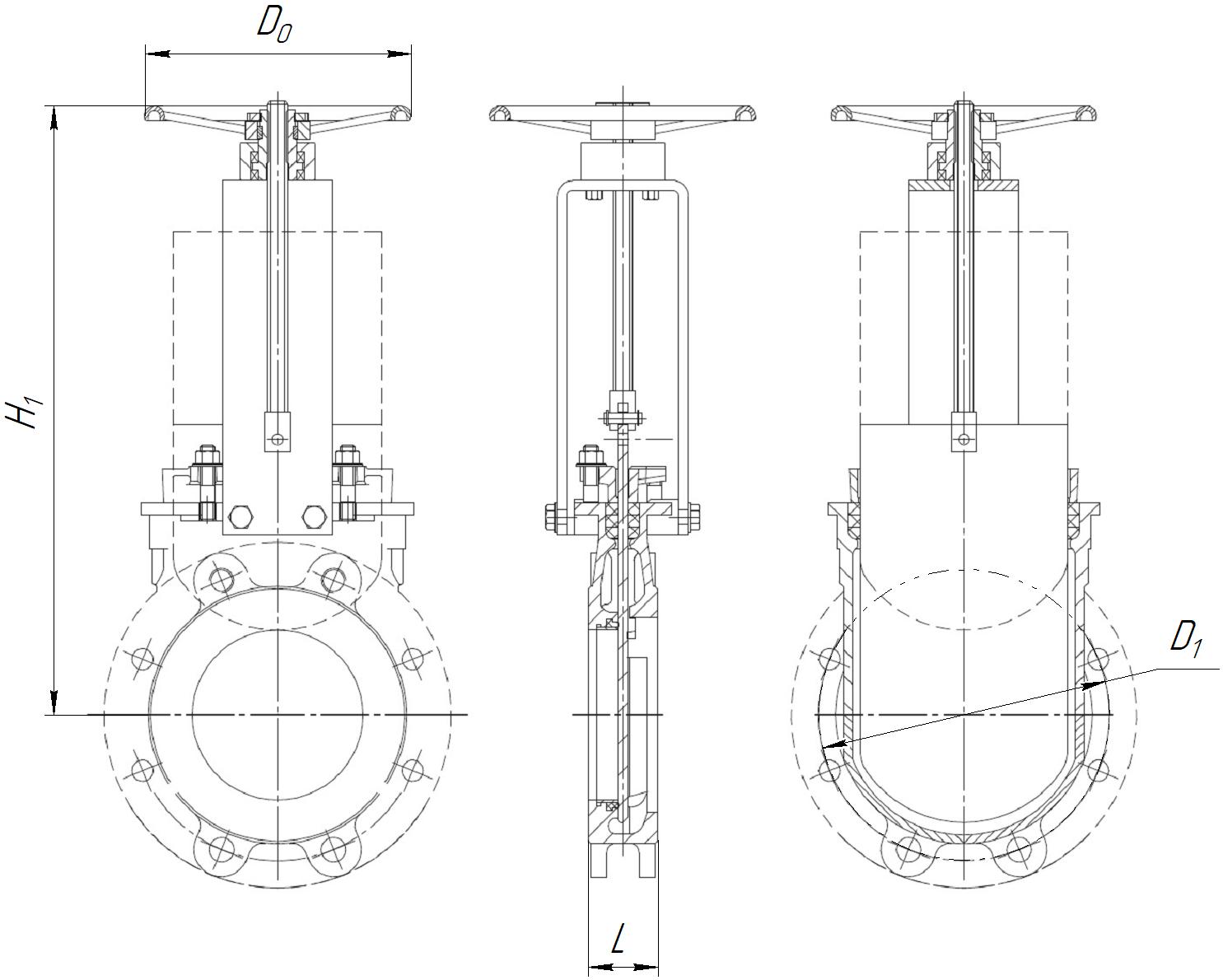

Основные габаритные и присоединительные размеры Шиберных задвижек СНМ 5854 DN50-500 мм со штурвалом

*Рабочее давление РР – наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

Основные габаритные и присоединительные размеры Шиберных задвижек СНМ 5854 DN50-1200**мм с редуктором

*Рабочее давление РР – наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре. **Задвижки большего диаметра поставляются на заказ.

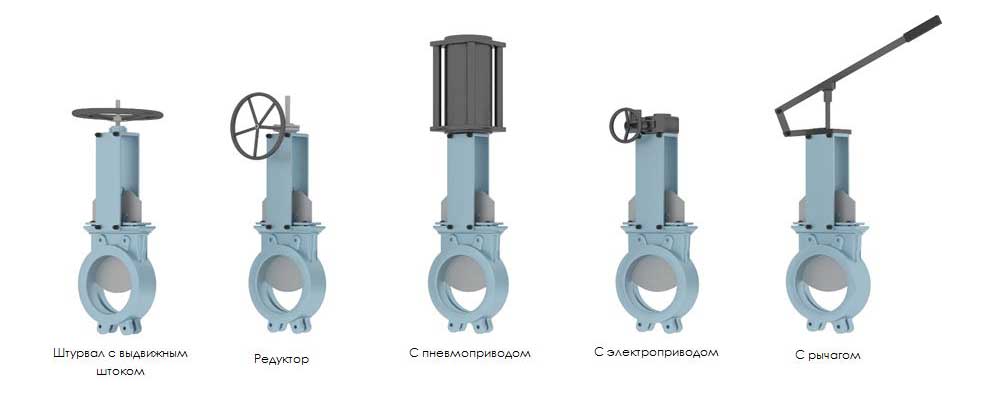

Варианты управления

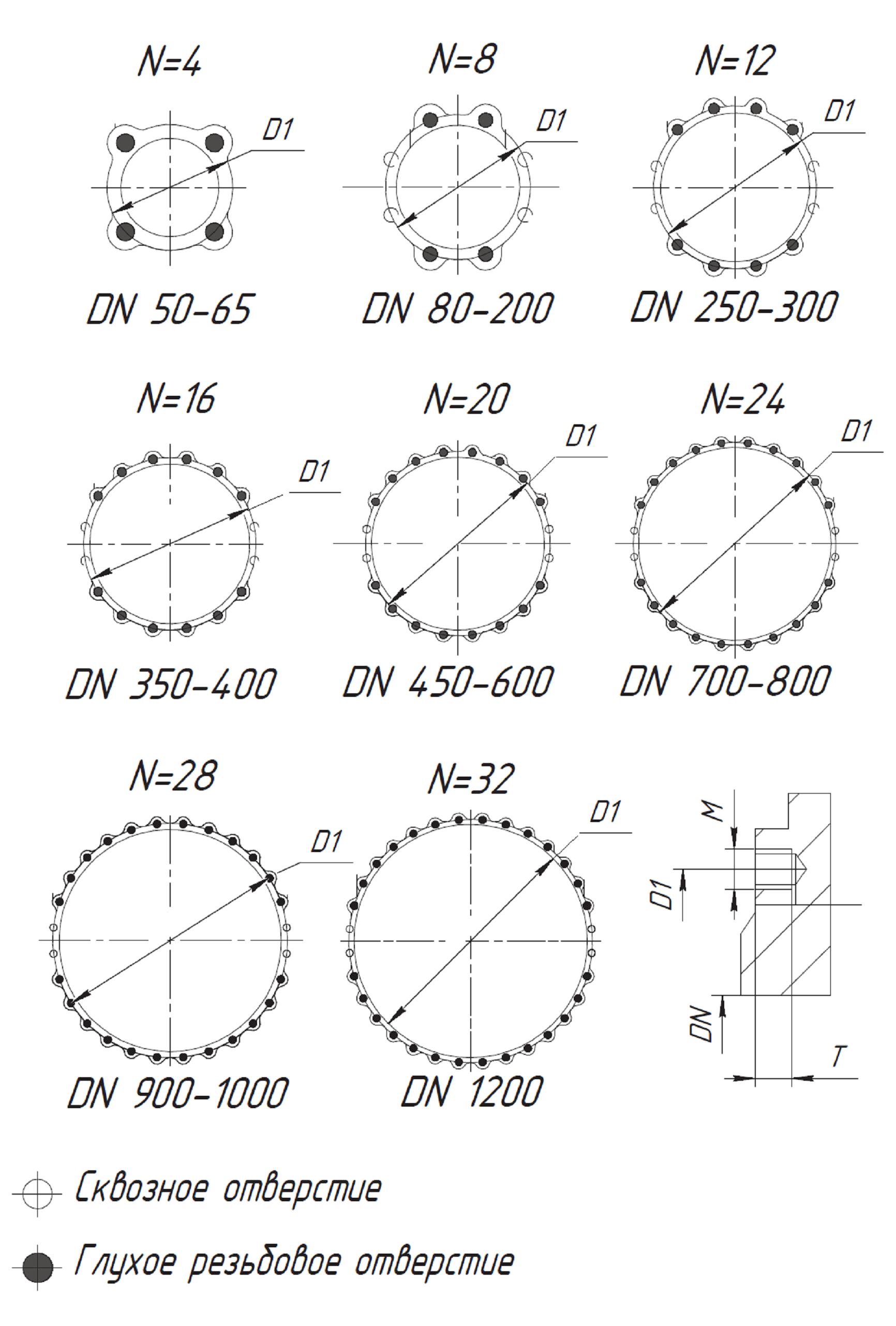

Присоединительные размеры для подбора ответных фланцев и крепежа PN 10 по ГОСТ 33259-2015

DN	D1	N x M	Т, мм			d, мм
50	125	4 х М16	13	2	2	18
65	145	4 х М16	13	2	2	18
80	160	8 х М16	13	2	6	18
100	180	8 х М16	13	2	6	18
125	210	8 х М16	16	2	6	18
150	240	8 х М20	16	2	6	23
200	295	8 х М20	20	2	6	23
250	350	12 х М20	20	4	8	23
300	400	12 х М20	20	6	6	23
350	460	16 х М20	20	10	6	23
400	515	16 х М24	24	10	6	27
450	565	20 х М24	24	12	8	27
500	620	20 х М24	24	12	8	27
600	725	20 х М27	27	12	8	30
700	840	24 х М27	27	16	8	30
800	950	24 х М30	30	18	6	33
900	1050	28 х М30	30	20	8	33
1000	1160	28 х М33	33	20	8	36
1200	1380	32 х М36	40	24	8	39
d - диаметр сквозных отверстий
