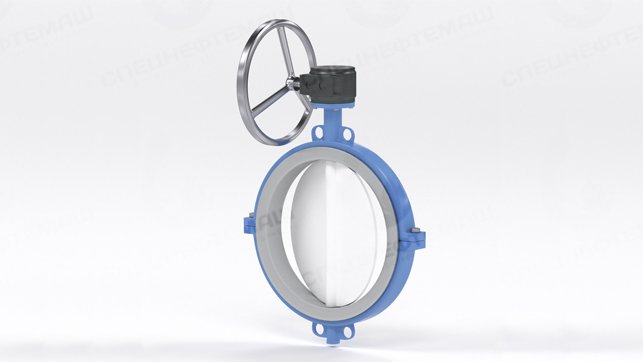

Затворы дисковые футерованные
Серия СНМ 58020

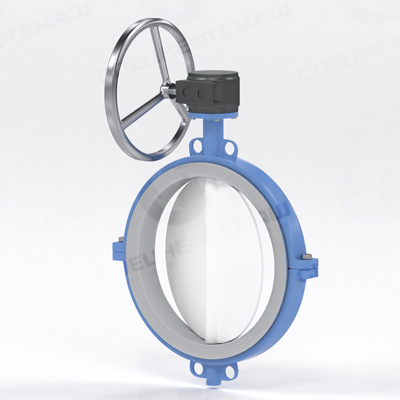

Затвор дисковый СНМ 58020 используется как запорная арматура в регулировании химических веществ (щелочь, концентрированные кислоты, окислители и другие) в различных сферах производства. Особенностью затворов является футерованный корпус и диск, а также покрытие проточного элемента корпуса фторопластом, который позволяет избежать взаимодействия материала детали с агрессивной средой.
Основные сферы применения футерованных затворов СНМ 58020 – это химическая промышленность, фармацевтика, пищевая и прочие сферы, где основное требование к оборудованию – это устойчивость к агрессивной среде.
Данные химические затворы используются как регулирующая или запорная арматура, а по виду соединения могут быть фланцевым и стяжным между фланцем и трубопроводом.
По желанию клиента затворы дисковые поворотные могут быть дополнительно оснащены пневматическим или электроприводом, а исполнение выполняется в двух видах: взрывозащищенном или общепромышленном.
Технические характеристики
| Изготовление и поставка: | По ТУ 3700-002-24009276-2015 |
| Тип конструкции: | Затворы дисковые с футерованным диском и корпусом |
| Диаметр номинальный: | DN 40- DN 600 |
| Давление номинальное: | PN 10,16 |
| Температура рабочей среды: | До +200 ˚С |
| Управление: | -Рукоятка DN 40-200 -редуктор DN 40-600 -электро- или пневмопривод- DN 40-600 |
| Класс герметичности: | «А» по ГОСТ Р 54808-2011 |
| Основные рабочие среды: | Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора |
| Присоединение: | -Стяжное между фланцами трубопровода; -фланцевое;(Присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд2, присоединительные фланцы трубопровода по ГОСТ 12820-80, 12821-80) |
| Установочное положение: | Любое, кроме положения «электроприводом вниз» для затворов с электроприводом |
| Направление подачи рабочей среды: | Любое |
| Крутящий момент: | См. таблицу с габаритными размерами |
| Климатическое исполнение: | У, ТМ, ТВ по ГОСТ 15150-69 |

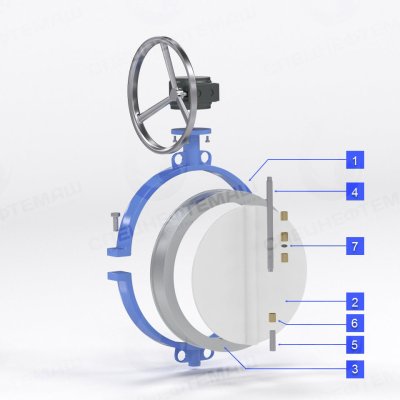

Детализация затвора футерованного СНМ 58020
| Позиция | Наименование |
| 1 | Корпус |
| 2 | Диск |
| 3 | Манжета |
| 4 | Вал |
| 5 | Вал |
| 6 | Втулка |
| 7 | Кольцо |
Футеровка
| Материалы футеровки | Диапазон температуры | Описание |
| PTFE | -40 ˚С … +200 ˚С | Универсальная термическая и химическая стойкость |
Материальное исполнение корпусов и дисков
| Материалы корпусов и дисков | Минимальная температура | Описание |
| GGG40 | -25 ˚С | Чугун с шаровидным графитом для применения на улице; |
| WCB | -40 ˚С | Углеродистая сталь для неагрессивных сред; |
| CF8 | -100 ˚С | Нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах; |
| CF8M | -100 ˚С | Нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах. |
Условное обозначение затвора химического СНМ 58020
| СНМ | 1. | 2. | 3. | 4. | 5. | 6 |
| СНМ | 58020. | 100. | 10. | 2. | 3. | 04 |
| 1 | Затвор дисковый | Серия | |
| с футерованным диском и корпусом DN 40 – 600 мм PN 10, 16 кгс/см2 | СНМ 58020 | стяжной между фланцами трубопровода | |
| СНМ 58021 | фланцевый (присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2, присоединительные фланцы трубопровода по ГОСТ 12820-80, 12821-80 | ||
| 2 | Диаметр (DN) | ||
| 100 | диаметр затвора в мм (100, 200, 300, 400, 600, 700 и др.) | ||
| 3 | Давление (PN) | ||
| 10 | давление в атм (6, 10, 16, 25, 40, и т.д.) | ||
| 4 | Корпус | ||
| 1 | Чугун высокопрочный GGG40 ASTM A536 | ||
| 2 | Сталь углеродистая WCB ASTM A216 | ||
| 4 | Сталь коррозионностойкая CF8 ASTM A351 | ||
| 5 | Сталь коррозионностойкая молибденсодержащая CF8М ASTM A351 | ||
| 5 | Диск | ||
| 2 | Сталь углеродистая WCB ASTM A216 | ||
| 3 | Чугун высокопрочный GGG40 ASTM A536 | ||
| 4 | Сталь коррозионностойкая CF8 ASTM A351 | ||
| 5 | Сталь коррозионностойкая молибденсодержащая CF8М ASTM A351 | ||
| 6 | Материал уплотнения | ||
| 04 | PTFE (от -40С° до +200С°) | ||
Основные габаритные и присоединительные размеры затворов СНМ 58020. Межфланцевое исполнение.
С рукояткой
| DN | Основные габаритные размеры, PN 10/16 | ||||||
| L | D | 4*d | A | В | Мкр, Нм | Масса, кг | |
| 40 | 40 | 110 | 18 | 70 | 136 | 37/50 | 3 |
| 50 | 43 | 125 | 18 | 75 | 143 | 45/90 | 3,5 |
| 65 | 46 | 145 | 18 | 90 | 157 | 75/120 | 3,8 |
| 80 | 46 | 160 | 18 | 95 | 178 | 110/160 | 5 |
| 100 | 52 | 180 | 18 | 105 | 185 | 140/200 | 7 |
| 125 | 56 | 210 | 18 | 135 | 206 | 190/250 | 8,5 |
| 150 | 56 | 240 | 22 | 145 | 225 | 250/350 | 11 |
| 200 | 60 | 295 | 22 | 175 | 275 | 360/500 | 15 |
С редуктором
| DN | Основные габаритные размеры, PN 10/16 | ||||||
| L | D | 4*d | A | В | Мкр, Нм | Масса, кг | |
| 40 | 40 | 110 | 18 | 70 | 136 | 37/50 | 8 |
| 50 | 43 | 125 | 18 | 75 | 143 | 45/90 | 8,5 |
| 65 | 46 | 145 | 18 | 90 | 157 | 75/120 | 9 |
| 80 | 46 | 160 | 18 | 95 | 178 | 110/160 | 10 |
| 100 | 52 | 180 | 18 | 105 | 185 | 140/200 | 12 |
| 125 | 56 | 210 | 18 | 135 | 206 | 190/250 | 14 |
| 150 | 56 | 240 | 22 | 145 | 225 | 250/350 | 16 |
| 200 | 60 | 295 | 22 | 175 | 275 | 360/500 | 28 |
| 250 | 68 | 350/355 | 22/26 | 205 | 326 | 530/750 | 35 |
| 300 | 78 | 400/410 | 22/26 | 245 | 333 | 800/1000 | 48 |
| 350 | 78 | 460/470 | 22/26 | 275 | 393 | 1150/1500 | 56 |
| 400 | 102 | 515/525 | 26/30 | 305 | 438 | 1500/1900 | 80 |
| 450 | 114 | 565/585 | 26/30 | 330 | 438 | 2200/2500 | 98 |
| 500 | 127 | 620/650 | 26/33 | 362 | 540 | 3000/3500 | 150 |
| 600 | 154 | 725/770 | 30/39 | 445 | 615 | 4500/6000 | 220 |
Основные габаритные и присоединительные размеры затворов СНМ 58020. Фланцевое исполнение.
| DN | Основные габаритные размеры, PN 10/16 | ||||||
| A | В | n*d | L | D | Мкр, Нм | Масса, кг | |
| 40 | 70 | 136 | 4*18 | 106 | 110 | 37/50 | 11 |
| 50 | 75 | 143 | 4*18 | 108 | 125 | 45/90 | 12 |
| 65 | 90 | 157 | 4*18 | 112 | 145 | 75/120 | 14 |
| 80 | 95 | 178 | 4*18 | 114 | 160 | 110/160 | 15 |
| 100 | 105 | 185 | 8*18 | 127 | 180 | 140/200 | 20 |
| 125 | 135 | 206 | 8*18 | 140 | 210 | 190/250 | 25 |
| 150 | 145 | 225 | 8*22 | 140 | 240 | 250/350 | 27 |
| 200 | 175 | 275 | 8*22/12*22 | 152 | 295 | 360/500 | 43 |
| 250 | 205 | 326 | 12*22/12*26 | 165 | 350/355 | 530/750 | 54 |
| 300 | 245 | 333 | 12*22/12*26 | 178 | 400/410 | 800/1000 | 73 |
| 350 | 275 | 393 | 16*22/16*26 | 190 | 460/470 | 1150/1500 | 97 |
| 400 | 305 | 438 | 16*26/16*30 | 216 | 515/525 | 1500/1900 | 146 |
| 450 | 330 | 438 | 20*26/20*30 | 222 | 565/585 | 2200/2500 | 180 |
| 500 | 362 | 540 | 20*26/20*33 | 229 | 620/650 | 3000/3500 | 225 |
| 600 | 445 | 615 | 20*30/20*39 | 267 | 725/770 | 4500/6000 | 320 |
